おすすめポイント
- StageConnect・USB・Ultranetの3プロトコルを1台でブリッジ
- 非同期32chサンプルレートコンバーターを0.4msレイテンシーで実現
- StageConnectは3ピンXLR DMXケーブルで最大40m伝送可能
- UltranetはCAT5eケーブルで最大75m・I/Oレイテンシー0.1ms
- DIボックスサイズのコンパクトな筐体
商品説明

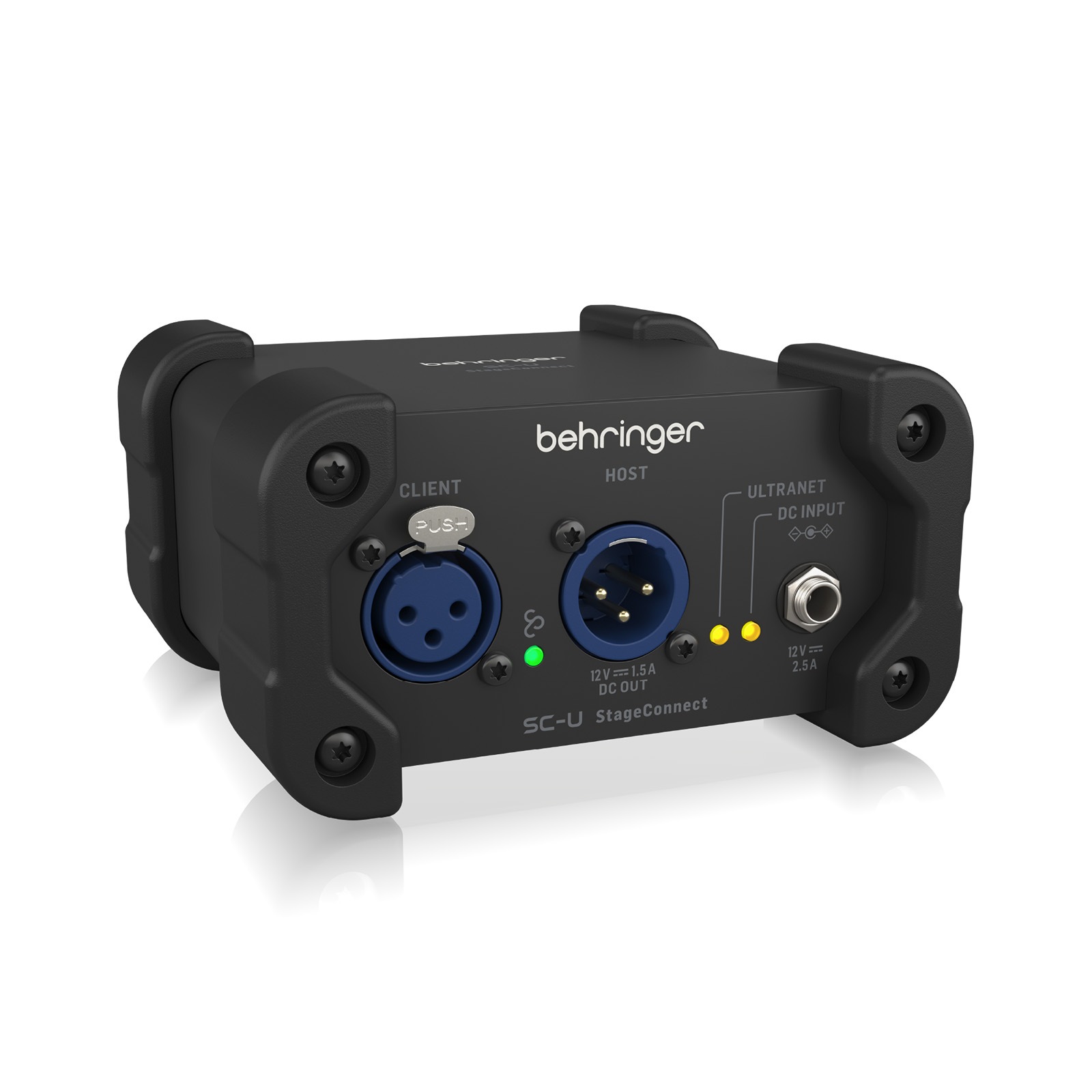

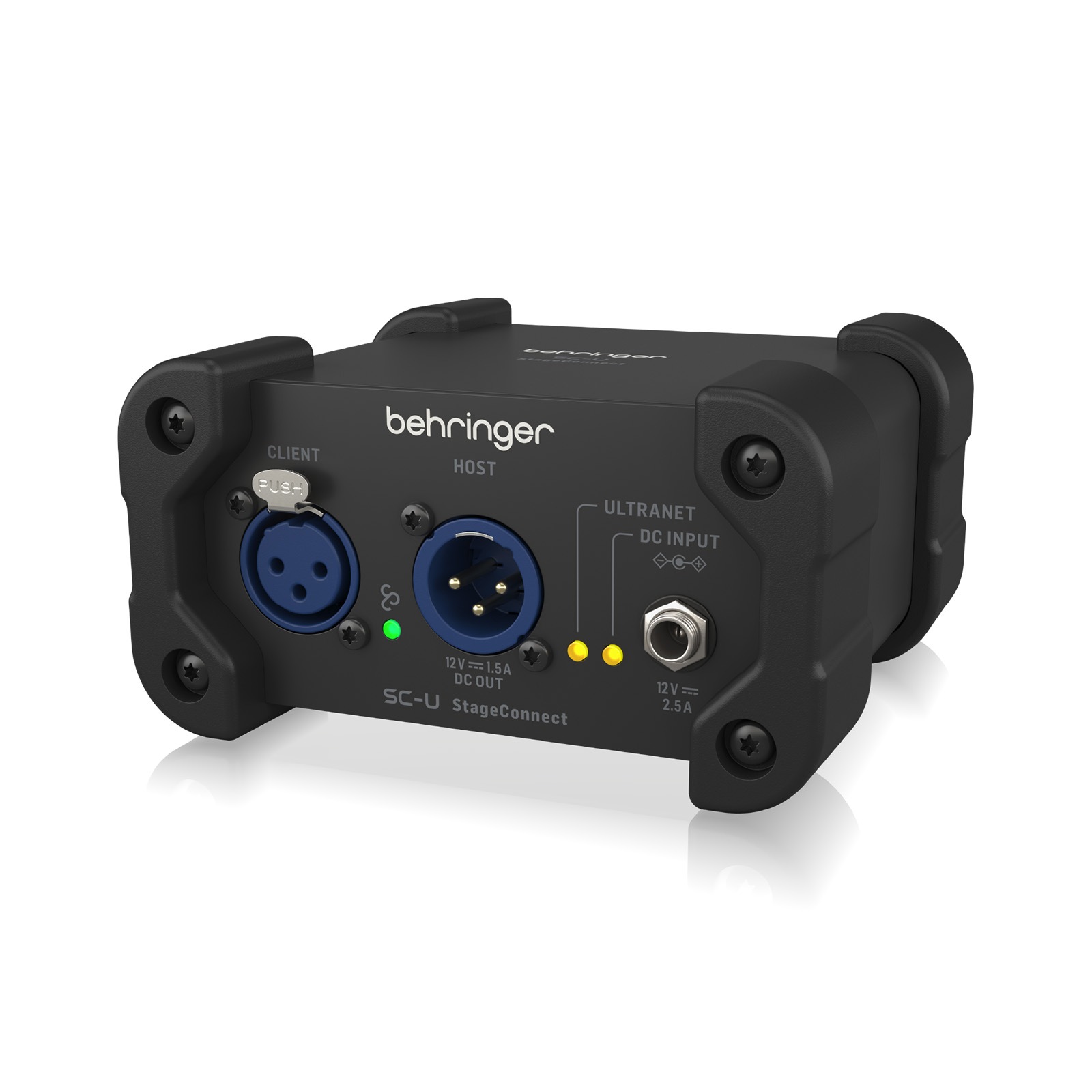

SC-Uは、StageConnect・USBオーディオ・Ultranetという3つの異なるステージプロトコルを1台でブリッジするステージプロトコルコンバーターです。DIボックスと同等サイズの筐体に、非同期32chサンプルレートコンバーターとUSB Audio Class 2規格のインターフェース機能を統合。ツアーエンジニアによる現場設営から、アナログ・デジタル機材が混在するハイブリッドなステージ構築、常設インストールまで、異なる規格の機器同士を接続する場面に対応します。
3プロトコル間のブリッジ機能
本体は、StageConnect・USBオーディオ・Ultranetという3つの規格を1台で相互接続します。USBオーディオは32In/0Out、24In/8Out、16In/16Out、8In/24Outの4パターンから選択可能な入出力構成に対応。
UltranetはBehringer P16など個人用モニターシステムで採用される伝送方式で、SC-U1台を経由することで、異なる規格を採用する機材同士を追加の変換機器なしに接続できる構成が可能です。
コンパクトで堅牢な筐体
筐体サイズは118×63×112mm、重量0.71kgと、DIボックスと同等の設置面積に収まる寸法です。ステージフロアに機材を並べる現場では限られたスペースへの設置が求められますが、本機はこの寸法により床置き設置に対応。
動作温度範囲は5°C〜45°C(41°F〜113°F)で規定されており、屋内外を問わずステージ環境での使用を想定した設計です。
非同期32chサンプルレートコンバーター
SC-Uは非同期32chサンプルレートコンバーターを搭載し、0.4msのレイテンシー、140dBのダイナミックレンジで信号を変換します。複数の機材が接続されるステージでは機器ごとにワードクロックが異なる状況が生じますが、本機はこの非同期変換機能により、クロックが同期していない機器同士の音声信号を橋渡し。
異なるサンプルレートやクロック源を持つシステムが混在する現場でも、変換処理を介した信号のやり取りが可能です。
StageConnectによる32ch双方向オーディオ伝送
StageConnect規格では、44.1/48kHz・24bit PCMオーディオを32ch分、双方向で伝送します。伝送には標準的な3ピンXLR DMXケーブルまたはマイクケーブルを使用し、シールド付き平衡110ΩのDMXケーブルであれば最大40mまでの伝送に対応。

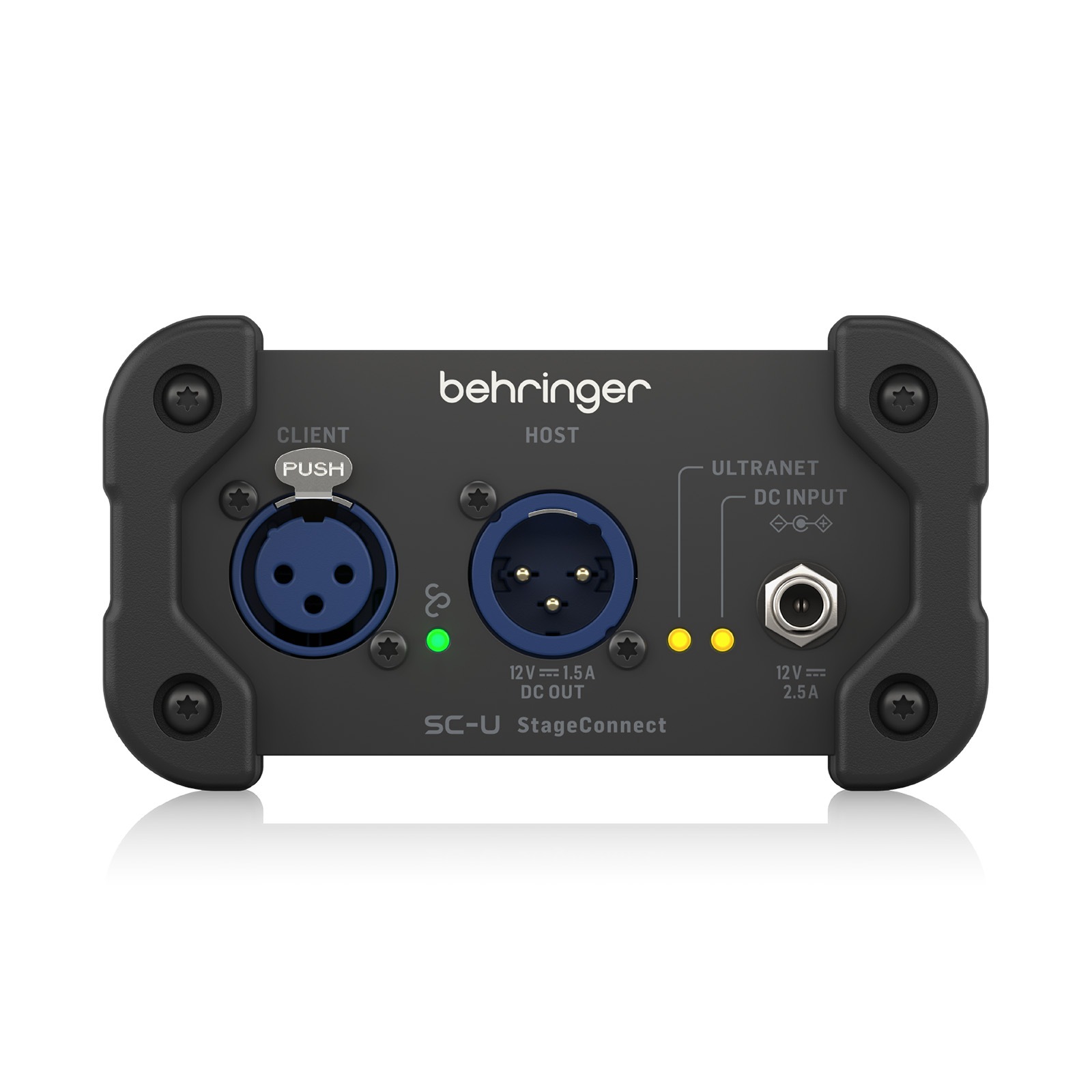

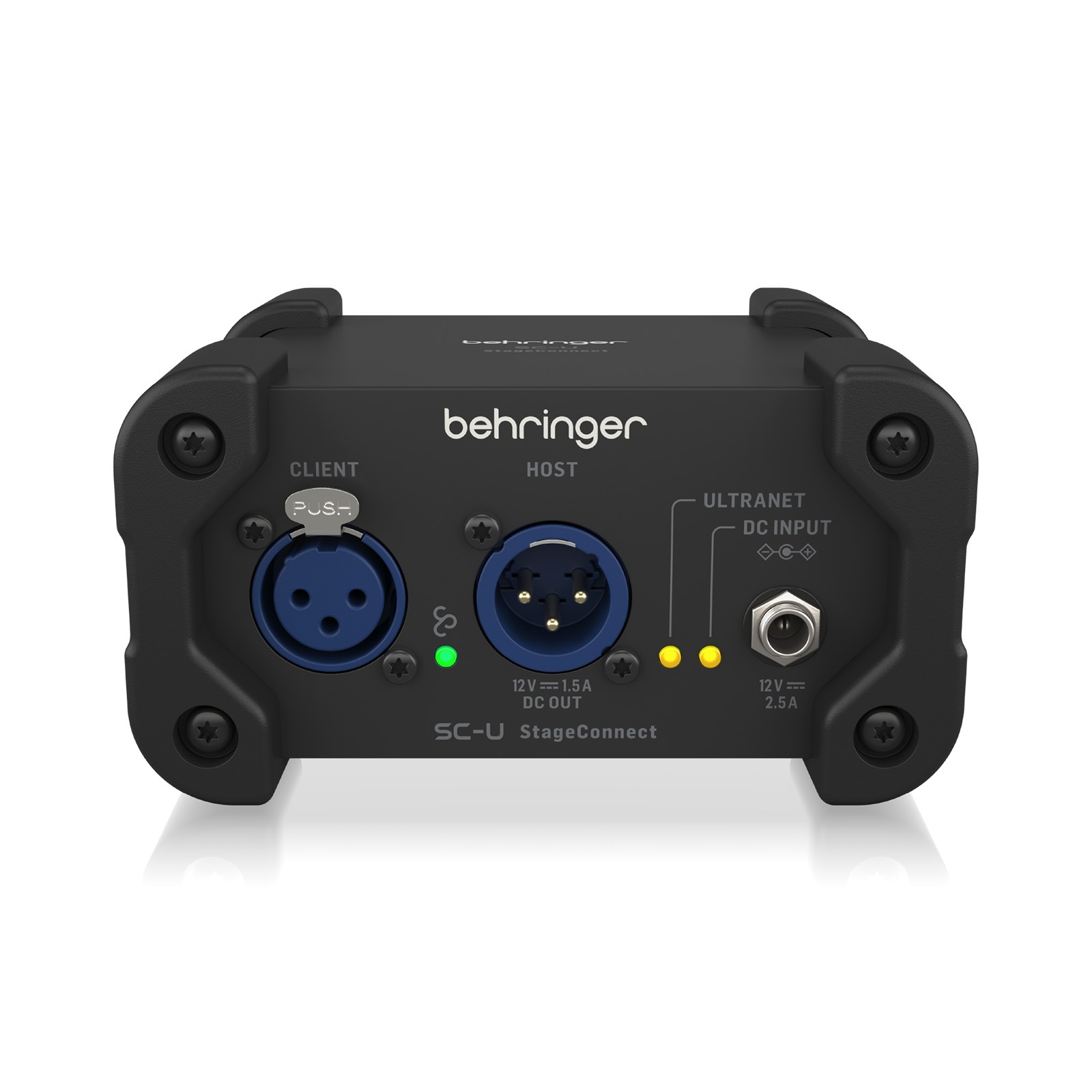

I/Oレイテンシーは0.1msで規定されており、StageConnect接続はXLRオス1系統・XLRメス1系統(ホスト/クライアント)で構成されています。
USBオーディオインターフェース機能
USB端子にはType-Cを採用し、USB Audio Class 2規格に対応。対応OSはWindows 10/11(ASIO/WDM)、macOS(CoreAudio)、Linuxで、USBホストコンピューターとの接続時は32In/0Out、24In/8Out、16In/16Out、8In/24Outの4種類の入出力構成から選択できます。
用途に応じて入力chと出力chの配分を変更できるため、録音中心の運用と、モニターやプレイバック再生を含む運用の両方に対応した構成が組めます。
MIDIデータ伝送
本機は、USBホストコンピューターからStageConnectバスへのMIDIデータ送信に対応しています。StageConnect経由で接続された機器に対し、USB接続されたコンピューター側からMIDI制御信号を送ることが可能な構成で、コンピューターベースの制御系とステージ機材を1本の経路でまとめる際の選択肢となります。
ホスト/クライアントコネクターによる多チャンネル接続
本機には、他のStageConnectデバイスとの多チャンネル接続用ホストコネクターと、複数デバイスをデイジーチェーン接続するためのクライアントコネクターを搭載。ホストコネクター(XLRオス)とクライアントコネクター(XLRメス)を使い分けることで、複数台のStageConnect対応機器を数珠つなぎに接続する構成を組むことができます。
Ultranet接続とP16連携

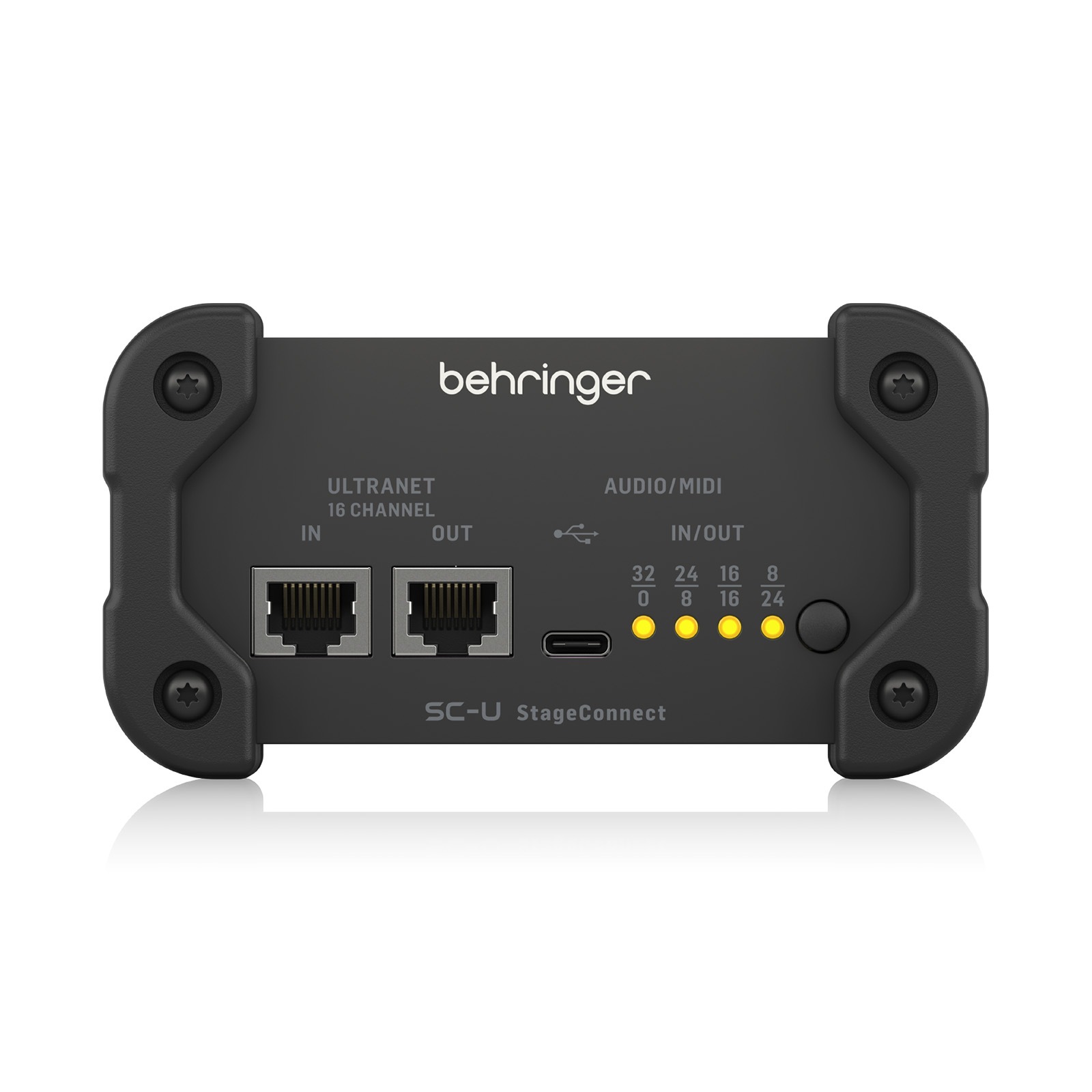

Ultranet端子は2系統のRJ45で構成され、シールド付きCAT5eケーブル使用時は最大75mまでの伝送に対応します。Ultranetは、Behringer P16など個人用モニターシステムで採用される伝送規格で、本機を経由することで、StageConnectやUSBオーディオの系統からUltranet対応の個人モニター環境へ音声を橋渡しする構成が可能です。
電源仕様
外部DC電源アダプターが付属します。SC Client(メス)経由でのリモート電源入力、SC Host(オス)経由でのリモート電源出力にも対応。
複数台を接続する構成において、系統ごとに個別の電源を用意せずに給電をまとめられる仕様となっています。
製品仕様
| SC-U | |
| StageConnect | |
| StageConnectバス | 32ch、44.1/48kHz、24bit PCMオーディオ |
| コネクター | XLRオス〜1、XLRメス〜1 |
| 推奨ケーブル | シールド付平衡110Ω DMXケーブル(最大40m) |
| Ultranet | |
| コネクター | RJ45〜2 |
| 推奨ケーブル | シールド付CAT5eケーブル(最大75m) |
| USB | |
| 端子 | USB Type-C |
| 規格 | USB Audio Class 2 |
| 対応OS | Windows 10、11(ASIO/WDM)、macOS(CoreAudio)、Linux |
| USBオーディオ入出力構成 | 32In/0Out、24In/8Out、16In/16Out、8In/24Out |
| 一般仕様 | |
| 動作温度範囲 | 5°C〜45°C (41°F〜113°F) |
| I/Oレイテンシー | 0.1ms |
| 外形寸法(W×H×D) | 118×63×112 mm (4.7×2.5×4.4") |
| 重量 | 0.71kg (1.57 lbs) |
| 消費電力 | 2W |
| 電源 | |
| 付属アダプター | 12V DC/2.5A、30W |
| リモート電源入力 | SC Client(メス)経由 |
| リモート電源出力 | SC Host(オス)経由、12V DC/1.5A、18W |
